XMR50銅管收卷機
?
關鍵詞:PLC 觸摸屏 變頻調速 主動放線 氣動頂盤
?

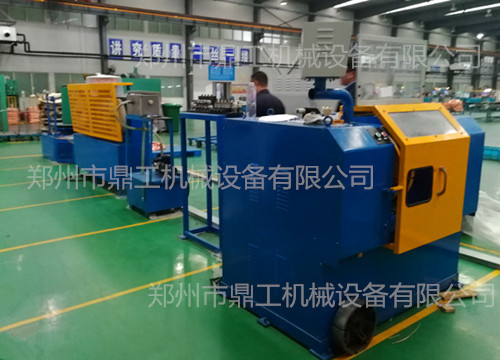

一、 設備組成:

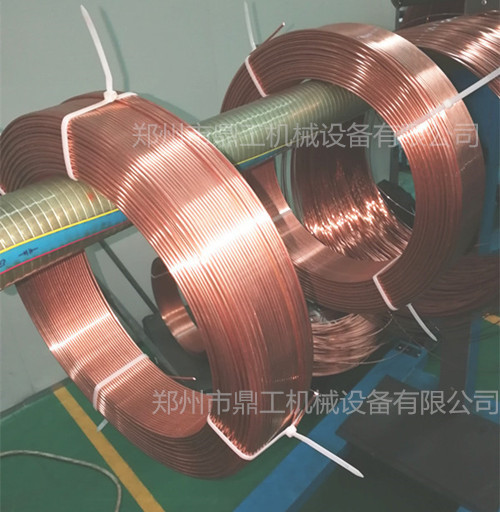

? ? ? 設備由放線機、張力機、主機和電氣控制柜組成。用于將散把式銅管收卷為空心卷的成品。亦可用于收卷其他空心管材收卷為空心卷包裝形式的成品。
二、 設備參數:
?
三、 設備功能介紹:
1、 放線機:

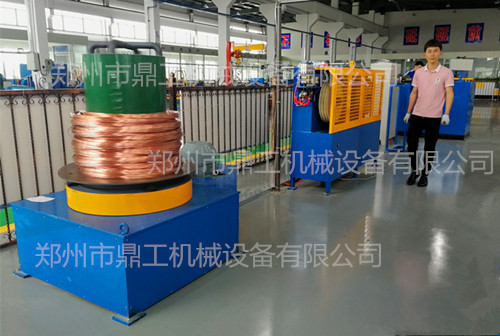

采用放線簍子的立式放線方式進行放線,變頻調速方式,驅動放線簍子旋轉放線,配備氣動剎車機構,當收卷完畢時候用于制動,防止放線亂線。
?
2、 臥式張力機:
[1]、 張力機采用臥式結構,氣動控制張力,張力大小可調,便于根據線徑大小靈活調整收線張力。
[2]、 張力機采用耐磨尼龍材質,配位移檢測開關和斷線停車機構。
3、 主機:
[1]、 設備采用氣動驅動左右盤具開合,方便快捷。
[2]、 排線部分采用PLC驅動排線部分進行精密排線,排線精確穩定。
?
4、 電氣控制系統:
[1]、 設備采用PLC控制,觸摸屏人機交互界面操作方式。
[2]、 具備聯動、聯停和急停功能,設備具備計米功能,開機前可在觸摸屏輸入線徑和壁厚、密度參數,設備可根據設定長度,數滿自動減速停車。??
?
